一、概述

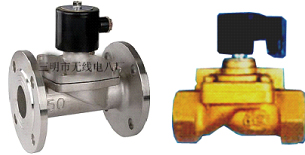

DF-1為先導膜片式二通電磁閥，產品外形美觀，內部閥芯、閥桿及驅動彈簧采用進口不銹鋼材質和特殊工藝處理，避免了銹蝕、堵死，閥芯利用流體潤滑作用，減少磨損，采用進口電磁線圈，解決了國產線圈在長久通電時造成的燒壞、剩磁、溫升高的缺點
二、技術指標
1、使用介質：水、油、過熱蒸汽、熱空氣、
2、操作方式
常閉：通電打開、斷電關閉
常開：通電關閉、斷電打開
3、介質溫度：≤60℃
4、環境溫度：-20-60℃
5、電 壓：AC220V 50Hz/60Hz DC24V DC220V
6、電壓偏差：允許±10%
7、連接方式：內螺紋 法蘭
8、電氣連接： 接線盒電纜插座 防護等級IP65
9、安裝方向：水平
10、閥體材料：鑄鐵、鑄鋼、黃銅、不銹鋼
11、密 封：丁晴橡膠NBR
12、通 徑：mm
13、特殊選配
1）手動功能：為手動開啟或關閉旁通
2）信號反饋：反饋電磁閥開啟關閉狀態及介質流動流動情況的開關信號
3）防爆：DⅡBT4
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
法蘭連接 |
法蘭連接 |
|
內螺紋連接壓力0.03-0.8MPa |
壓力0.1-0.8MPa |
壓力0.5-0.8MPa |
型號選擇

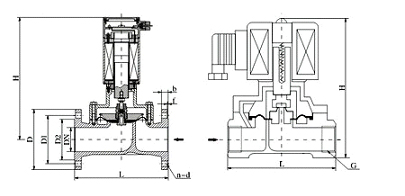

安裝尺寸：mm
|
通徑
DN |
內螺紋連接 |
法蘭連接 |
|
內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
|
G |
L |
H |
L |
H |
D |
D1 |
D2 |
n-d |
b |
F |
|
15 |
1/2 |
80 |
105 |
|
|
|
|
|
|
|
|
|
20 |
3/4 |
87 |
114 |
|
|
|
|
|
|
|
|
|
25 |
1 |
108 |
130 |
142 |
130 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
|
32 |
1-1/4 |
130 |
151 |
178 |
137 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
|
40 |
1-1/2 |
145 |
155 |
193 |
196 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
50 |
2 |
180 |
187 |
222 |
200 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
65 |
|
|
|
290 |
222 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
|
80 |
|
|
|
310 |
253 |
200 |
160 |
132 |
8-φ18 |
22 |
3 |
|
100 |
|
|
|
350 |
260 |
220 |
180 |
156 |
8-φ18 |
24 |
3 |
|
125 |
|
|
|
400 |
315 |
250 |
210 |
184 |
8-φ18 |
26 |
3 |
|
150 |
|
|
|
480 |
350 |
285 |
240 |
211 |
8-φ22 |
26 |
3 |
|
200 |
|
|
|
600 |
390 |
340 |
295 |
266 |
8-φ22 |
26 |
3 |
|
250 |
|
|
|
730 |
430 |
395 |
350 |
319 |
12-φ22 |
28 |
3 |
|
300 |
|
|
|
850 |
480 |
445 |
400 |
370 |
12-φ22 |
28 |
4 |
|
350 |
|
|
|
980 |
605 |
505 |
460 |
429 |
16-φ23 |
30 |
4 | |
